Kapasite

Cihazlar

200 adede kadar

EN54 ürün serisinden Ajax cihazlarını, kablosuz izinsiz giriş cihazlarını ve manuel yangın alarmı aktivasyonu için sıfırlanabilir butonları destekler, aşağıdakiler hariçtir:

• 10 adede kadar izinsiz giriş sireni;
• 50 adede kadar yerleşik sesli uyarı (buzzer) olan tuş takımı;
• 5 adede kadar EN54 Fire ReX Jeweller kapsama alanı genişletici.

Yangın bölgeleri

40 adede kadar

Ayrı bölgelerde yangınla ilgili uyarılar. Her bir bölge birden fazla odayı içerebilir.

Kullanıcılar

200 adede kadar

• CIE sınırı dahilinde herhangi bir sayıda yönetici kullanıcı.
• Kurulumcular için PRO hesapları.
• Kurulum ve izleme şirketleri için PRO hesapları.
• Kullanıcılar için erişim yönetimi.

Otomasyon senaryoları

64 adede kadar

• Alarmdan.
• Programa göre.
• Kurma/çözme sırasında.
• Sıcaklık, nem, CO2 konsantrasyonuna göre.
• Button'a basarak.
• LightSwitch'e dokunarak.

Odalar

80 adede kadar

Güvenlik grupları

25 adede kadar

Olay günlüğü

6,000 adede kadar olay

Yangın alarmı sistemi olayları. CIE ekranında görüntülenebilir. Olaylar geçici olmayan yerleşik flash belleğe kaydedilir.

500 adede kadar olay

Yangın alarmı, izinsiz giriş ve diğer sistem olayları. Ajax uygulamalarında olay akışında görüntülenebilir.

İletişim

Jeweller iletişim teknolojisi

Komutları, alarmları ve olayları ileten tescilli kablosuz iletişim teknolojisi.

Başlıca özellikler:

• İki yönlü iletişim.
• Sabotaja karşı gelişmiş koruma.
• Dinamik anahtar içeren blok şifreleme.
• Anında bildirimler.
• Ajax uygulamalarından uzaktan kontrol ve yapılandırma.

Frekans bantları

866.0–866.5 MHz

868.0–868.6 MHz

868.7–869.2 MHz

905.0–926.5 MHz

915.85–926.5 MHz

921.0–922.0 MHz
Satış bölgesine bağlıdır.

Maksimum etkin yayılım gücü (ERP)

20 mW'a kadar

Güç tüketimini ve telsiz parazitini azaltmak için otomatik güç kontrolü.

Telsiz sinyal modülasyonu

GFSK

Telsiz iletişim menzili

1,800 m'ye kadar

CIE ve bağlı cihazlar arasında (açık bir alanda). Maksimum menzil bağlı cihaza göre değişir.

Şifreli iletişim

Depolanan ve iletilen tüm veriler dinamik bir anahtar içeren blok şifreleme ile korunmaktadır.

Frekans atlama

Telsiz parazitini ve sinyal engellemesini önlemek için.

Wings iletişim teknolojisi

Fotoğraflı doğrulamaları iletmek ve aygıt yazılımını güncellemek için tescilli kablosuz iletişim teknolojisi.

Başlıca özellikler:

• İki yönlü iletişim.
• Sabotaja karşı gelişmiş koruma.
• Dinamik anahtar içeren blok şifreleme.
• İletim hataları durumunda veri paketleri yeniden yüklenir.
• Fotoğraf gönderim kontrolü.

İletişim kanalları

Ethernet

1 8P8C soket

100 Mbps'ye kadar.

Hücresel

2 micro-SIM yuvası

Hücresel frekanslar

2G

GSM900/DCS1800 (B3/B8)

4G (LTE)

FDD B1/B3/B5/B7/B8/B20

Wi-Fi

802.11 b/g/n modülü

72 Mbps'ye kadar.

İletişim kanalları arasında otomatik geçiş

• Ethernet, Wi-Fi ve SIM arasında anında geçiş.
• Bir SIM'in 4G (LTE) ve 2G ağları arasında anında geçiş.
• SIM'ler arasında geçiş yapmak 4 dakika kadar sürer.

Bildirimler

Desteklenen bildirim türleri

• Anlık bildirimler
• SMS
• Çağrılar

Farklı olay türü

• Alarmlar
• Video uyarıları
• Arızalar (yangın alarmı cihazları için)
• Arızalar (diğer Ajax cihazları için)
• Güvenlik durumu değişimi
• Sistem olayları
• Güvenlik dışı uyarılar
• Otomasyon cihazları
• Akıllı kilit olayları
• Kapı zili çalması

Bildirim türleri, her kullanıcı için bireysel olarak yapılandırılır.

İzleme

Desteklenen protokoller

• SIA (DC-09)
• SurGard (Contact ID)

Farklı olay türü

• Sistem alarmları ve olayları
• Panik butonu koordinatları
• Fotoğraflı doğrulama

Yangın alarmı sistemi yönetimi

Yangın alarmlarının ve arızaların gösterimi

• ekran
• LED göstergeler
• ses

CIE'nin ön panelindeki LED'ler ve yerleşik sesli uyarı (buzzer), kullanıcıları bölgelerdeki yangın alarmları, arızalar ve sistem durumları hakkında bilgilendirir. Yangın durumunda CIE, ayrıca görsel alarm cihazlarını ve yangın alarmı sesli uyarılarını etkinleştirir. CIE ekranı ayrıca sistem durumlarını ve ayrıntılı alarm bilgilerini gösterir.

Yangın alarmı kontrolü

• tahliye başlat
• sıfırla
• sesli uyarıyı sustur
• uyarıları sustur / yeniden seslendir
• gecikmeleri geçersiz kıl (çok yakında)
• gösterim testi

Uygun haklara sahip kullanıcılar, bu seçenekler aracılığıyla yangın alarm sistemini yönetebilir.

Yangın alarmı sistemi ayarları

Uygun haklara sahip kullanıcılar CIE üzerinden tüm yangın alarm sistemi ayarlarını yapılandırabilir.

Olay günlüğü

Yangın alarmlarının ve sistem olaylarının ayrıntılı bir kaydını tutar. Kapasite: 6,000 olaya kadar.

Fotoğraflı doğrulama

Fotoğraflı doğrulama türleri

• Alarmdan fotoğraf
• Senaryoya göre fotoğraf
• İsteğe bağlı fotoğraf
• Programa göre fotoğraf
• Kurma/çözme sırasında fotoğraf

Fotoğraf gönderim süresi

9 sn'ye kadar

Varsayılan olarak.

Fotoğraf çözünürlüğü

960 × 720 piksele kadar

Dedektöre göre değişir.

Bir serideki fotoğraf sayısı

1 ila 5 resim

İlave özellikler

Kullanıcı yetkilendirme

Yangın alarm sistemini CIE dokunmatik ekran üzerinden yönetmek için, kullanıcının bir kod girerek veya kişisel bir erişim cihazı göstererek oturum açması gerekir.

Kontrol

• kodlar
• Tag anahtarlıklar (çok yakında)
• Pass kartlar (çok yakında)

Temassız erişim (çok yakında)

DESFire® EV1, EV2

ISO14443-А (13.56 MHz)

Erişim kodları

200 adede kadar kod

Her kullanıcı için bir kod. Güvenlik ve yangın alarm sistemi yönetimine kullanıcı erişim seviyesini tanımlar.

Zorlama kodları

200 adede kadar kişisel kod

Yerleşik sesli uyarı

1 m mesafede en az 60 dB ses seviyesi

Yangın alarmı sesli uyarılarını bildirir.

1 m mesafede en az 50 dB ses seviyesi

Arızaların sesli uyarılarını bildirir.

LED gösterge

Kırmızı: Yangın alarmları için.

Sarı: Cihaz arızaları, testleri ve devre dışı bırakmalar için.

Yeşil: Güç kaynağı durumu için.

Özel alet (anahtar)

Özel alet, muhafazayı kilidini açmak ve dahili pili değiştirmek veya cihazı SmartBracket montaj panelinden sökmek için kullanılır. Pil CIE komple setine dahil değildir.

Ekran

Diyagonal

10.1″

Matris türü

IPS

Çözünürlük

1024 × 600 piksel

Sensör

kapasitif

Arka aydınlatma ayarları

CIE ekran ayarlarında manuel olarak ayarlanabilir.

Arayüz dili

CIE dokunmatik ekranı veya Ajax uygulamalarındaki CIE ayarları aracılığıyla yapılandırılabilir.

Çıkışlar

Çıkış 1

Sistem arızası durumunda izleme şirketini uyarmak için röle çıkışı. Kontak durumu varsayılan olarak normalde kapalı (NC) dir.

Çıkış 2

Yangın alarmı durumunda izleme şirketini uyarmak için röle çıkışı. Kontak durumu varsayılan olarak normalde açıktır (NO).

Çalışma modu

çift konumlu

Harici güç kaynağı

10–30 V⎓

Röle bağlı cihazlara güç sağlamaz.

Enerji tüketimi

60 W'a kadar

Bekleme modunda.

Maksimum rezistif yük

30 V⎓'de 2 A'e kadar

Maksimum endüktif/kapasitif yük

30 V⎓'de 2 A'e kadar

Kurulum önerileri

Cihaz, sadece iç mekanlarda kullanım için tasarlanmıştır.

Güç ve sinyal kabloları duvarın içinden geçirilmiyorsa GlandBox kullanın.

Cihaz çalışma voltajı 110–240 V~'dir.

Sabotaja karşı koruma

Tamper butonu

Cihazın yüzeyden sökülmesi veya montaj panelinden çıkarılması girişimleri hakkında arıza bildirimleri.

Yanıltıcı sinyallere karşı koruma

cihaz kimlik doğrulaması

Bağlantı kaybı algılama

36 sn sonra

Algılama süresi Jeweller ayarlarına bağlıdır.

Güç kaynağı

Harici

110–240 V, 50/60 Hz

0.48 A'ya kadar ana şebeke güç tüketimi.

Dahili

7.4 V⎓, 5 Ah/10 Ah

Komple set içinde yer almayan Şarj edilebilir Li-ion pil: EN54 Internal Battery (24h) veya EN54 Internal Battery (72h).

Otonom çalışma

Dahili pil ile

24 saate kadar

Komple set içinde yer almayan EN54 Internal Battery (24h) ile. Pil ömrü yalnızca dokunulduğunda ekranın aktive edilmesi, W-Fi, Ethernet ve hücresel (LTE) iletişim kanallarının kullanımı ile belirlenir.

72 saate kadar

Komple set içinde yer almayan EN54 Internal Battery (72h) ile. Pil ömrü yalnızca dokunulduğunda ekranın aktive edilmesi, W-Fi, Ethernet ve hücresel (LTE) iletişim kanallarının kullanımı ile belirlenir.

Muhafaza

Boyutlar

263 × 223 × 54 mm

Ağırlık

1,526 gr

Çalışma sıcaklığı aralığı

-10 °C ila +40 °C

Çalışma nemi

yoğuşma olmadan %75'e kadar

Koruma sınıfı

IP20

Yanıcılık sınıflandırması

UL 94 V-0

Komple set

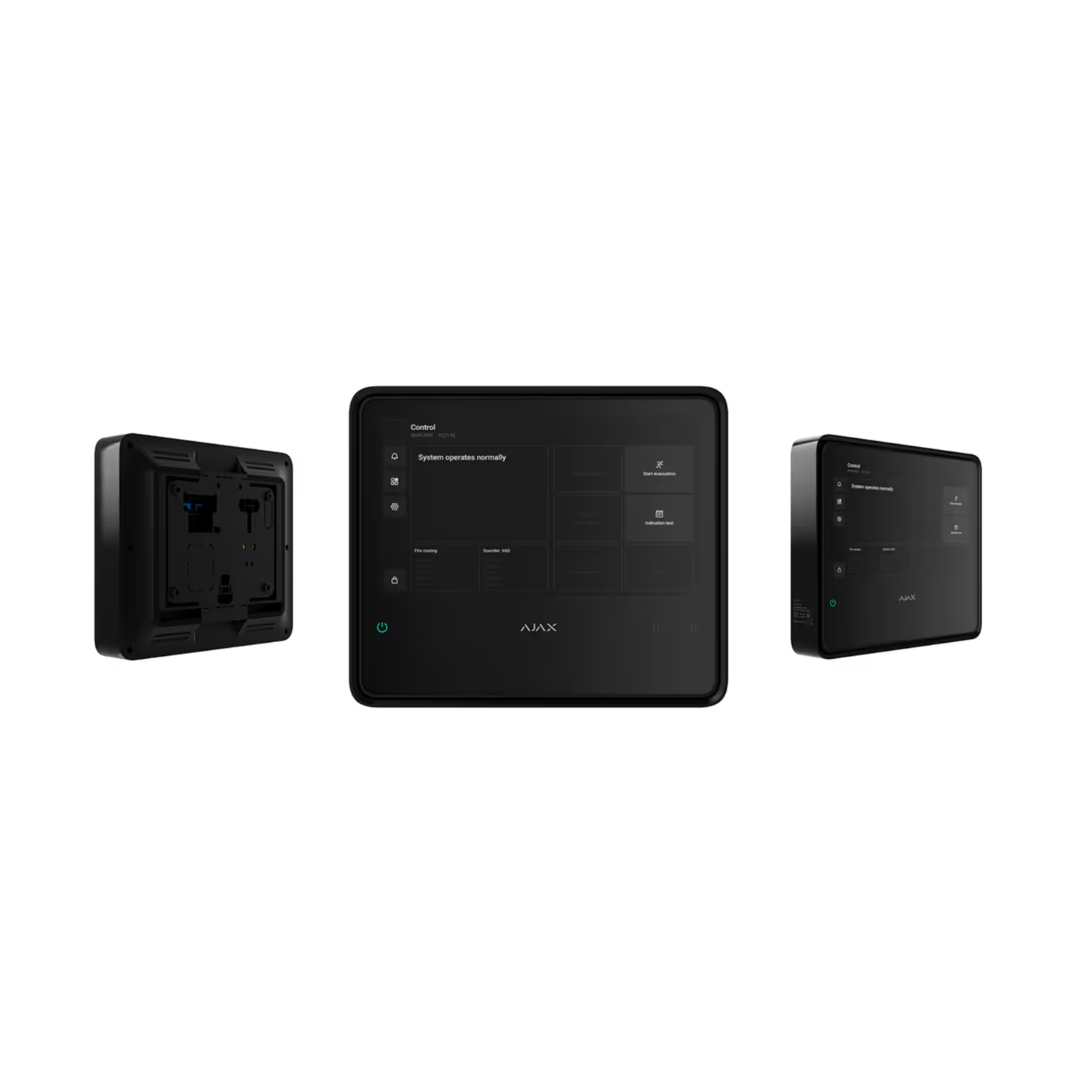

EN54 Fire Hub Jeweller

SmartBracket montaj paneli

Kurulum kiti

Ethernet kablosu

Özel alet (anahtar)

Hızlı kurulum rehberi

Revizyon

1
